Speed Reducers

减速机

Name: 减速机
Brand: 勤旭科技

提供 ZDY/ZLY/ZSY/ZFY 硬齿面圆柱齿轮减速机、P 系列行星减速机、RV/WP 蜗轮蜗杆减速机、T 系列螺旋锥齿轮转向箱及破碎机专用减速机等，系列完整、备件充足。

询价 / 索取图纸

OVERVIEW

产品概述

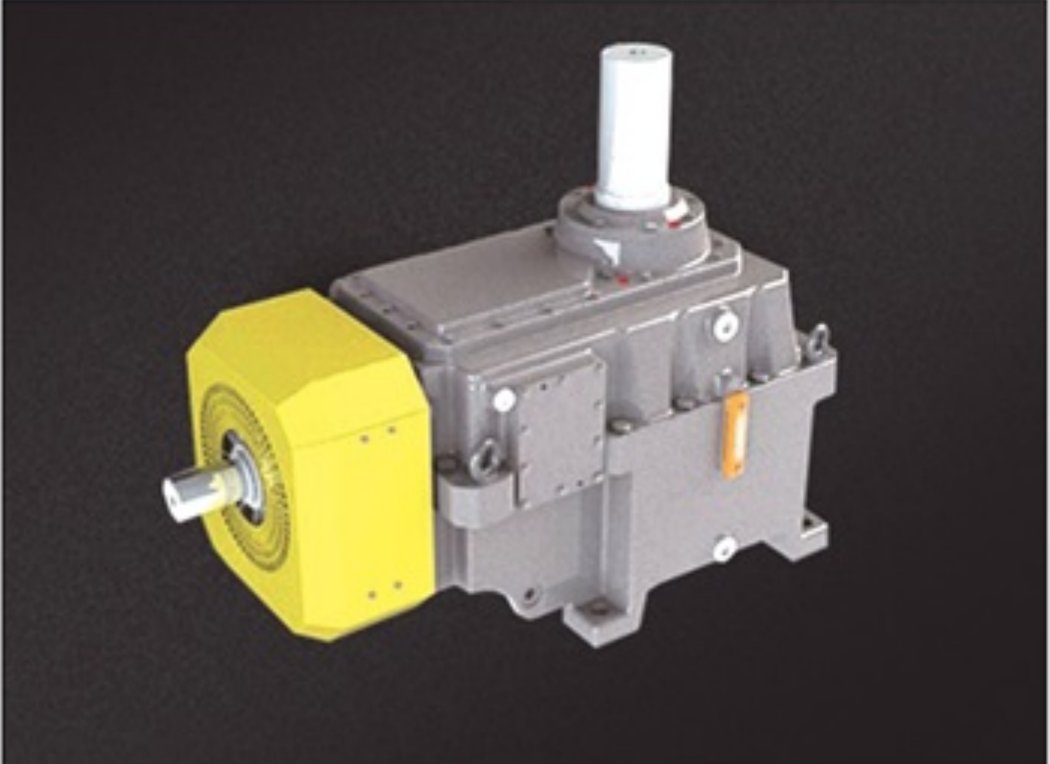

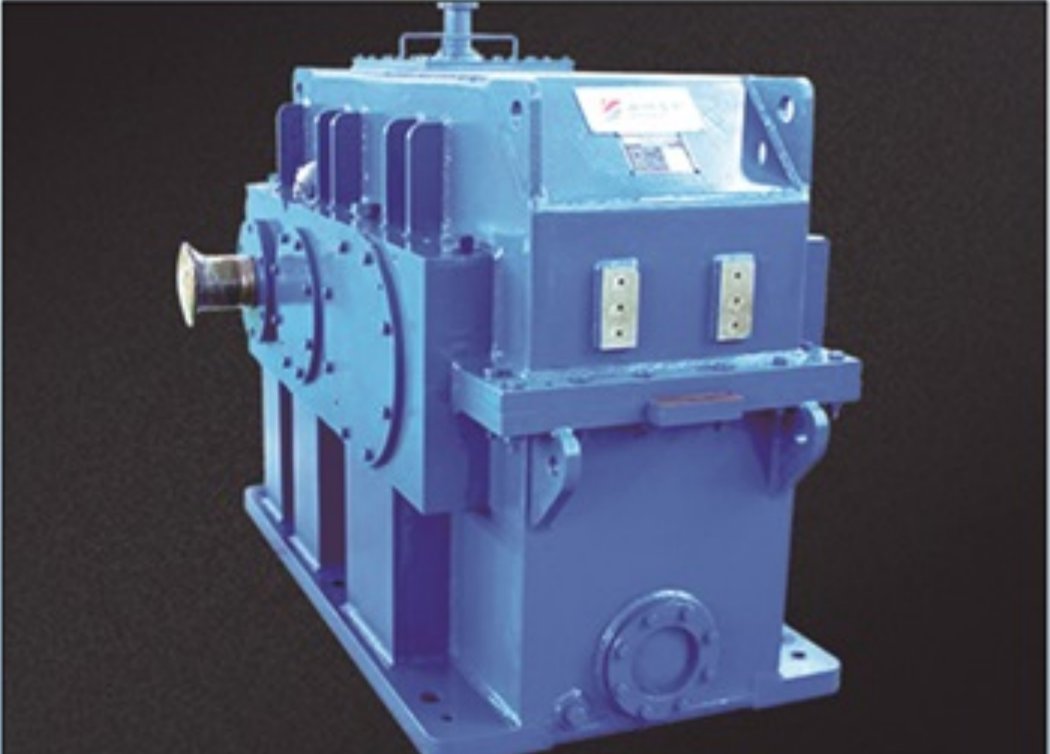

K 系列直角重载F 系列平行轴R 系列同轴S 系列自锁蜗轮蜗杆减速机破碎专用减速机化工硬齿面减速机

核心特性

K/F/R/S 四大系列模块化硬齿面减速机，规格互换性强
P 系列行星减速机，承载大、体积小，适合重载场合
RV/WP 蜗轮蜗杆减速机，自锁性能好
T 系列螺旋锥齿轮转向箱，实现 90° 转向动力传输
破碎、化工、冶金、起重等行业专用机型

SPECIFICATIONS

能力参数

齿轮类型	硬齿面圆柱齿轮 / 行星 / 蜗轮
功率范围	0.12 – 10000+ kW
输出扭矩	最高 1,000,000+ N·m
齿轮硬度	58 – 62 HRC

SAMPLE PRODUCTS

样本产品选型

以下为该分类下的行业通用样本产品系列，参数与选型要点仅作参考，具体以图纸与工况确认为准。

WP Series Worm Gear Reducers

WP 系列蜗轮蜗杆减速机

WP 系列蜗轮蜗杆减速机采用蜗杆传动，结构紧凑、传动比大，部分规格在一定条件下具有自锁能力，适用于提升与反转载荷工况。产品按轴向上、轴向下、轴向左、轴向右等多种安装形式派生出完整型号体系，并可组合成双级、多级获得超大传动比，运转平稳、噪声低。

系列清单

单级（速比 1/10~1/60）：WPA / WPO / WPS / WPX / WPDZ 等
万能型：WPW / WPWD / WPWK / WPWA / WPWT / WPWV 等
双级（速比 1/100~1/3600）：WPEA / WPES / WPWE / WPEO / WPEX 等
多级（速比 1/1000~1/216000）：WPEEDO、WPEEA
纺织专用型及 AS / TV / OX 等附件

关键参数范围

中心距	40~250 mm
输入功率	0.12~33.2 kW
输出扭矩	单级最大 2371 N·m（WP）/ 3025 N·m（WPD），双级最大 6050 N·m
传动效率	1/10 约 77~90%、1/20 约 71~87%、1/30 约 68~84%、1/40 约 66~82%、1/50 约 64~80%、1/60 约 60~71%（随速比增大而降低）
输入转速	一般 600~1800 r/min，最高不超过 2000 r/min
工况系数 K	平稳载荷 0.80~1.25、中等冲击 0.90~1.50、较大冲击 1.00~1.75（按日运转时间分档）；每小时启停 / 反转超过 10 次时乘以 1.2
润滑	N220~N460 蜗轮油，首次 100 小时换油，之后每 2500 小时换油，油温不超过 95 ℃

选型要点

按载荷性质与日运转小时数选取工况系数 K，启停 / 反转频繁时再乘 1.2
按所需输出扭矩与速比，在单级、双级、多级之间选择；超大速比优先双级 / 多级组合
按安装空间与轴伸方向选择 WPA / WPO / WPS / WPX / WPDZ 等轴向型式
需要反向自锁的提升工况应核算自锁条件，并在选型时明确轴装方向
严格执行 N220~N460 蜗轮油与 100h / 2500h 换油制度，油温控制在 95 ℃ 以内

典型应用场景

食品包装、制药制革
纺织印染、橡胶塑料
环保设备、石油化工
起重运输、冶金矿山
建材木工等行业的传动机械

GFB Series Planetary Slew Drives

GFB 系列行星回转减速机

GFB 系列行星回转减速机是液压传动系统的专用减速装置，采用行星齿轮传动，传动比大、效率高、输出扭矩大。产品分直线型与直角型两大结构，可与摆线、齿轮、柱塞等各类液压马达直接组合，广泛用于工程机械的行走、回转、卷扬机构。整机结构紧凑，能承受较大的径向与轴向载荷，适应矿山、冶金、船舶等重载恶劣工况。

系列清单

GFB110~510 / GFB810~2510 / GFB3520~7520 / GFB11000~21000 / GFB26000~65000
结构型式：T 直线型（输入输出同轴）/ R 直角型；传动级数 1~4 级
输出配件：小齿轮、花键轴、花键套、锁紧盘、法兰
配套液压马达接口：OMP / OMR / OMS / OMT / OMV、GM、NAM 系列及 Y / YB 电机法兰

关键参数范围

额定输出扭矩 M2	1000、1750、2500、5000、8500、12500、18500、25000、35000、50000、80000、105000、150000、200000、300000、450000 N·m（对应 110~59000 各机座号）
传动比	110 系列 3.48~1383，大机座号最大至 1122
载荷系数 fs	1.0~1.8（按工作机冲击程度选取），校验 fs·T2 小于连续额定扭矩
寿命指标 n2·h	农业间歇作业 300~3000 h 至不停运转 40000~50000 h
液压马达匹配	系统压力 <175 bar 配摆线马达、175~200 bar 配齿轮马达、200~450 bar 配径向 / 轴向柱塞马达；马达效率 ηm 0.80~0.92
基准条件	效率 0.97、输入转速 1500 r/min、油温 20 ℃、海拔 0~500 m
制动校验	制动力矩经减速后应大于输出扭矩且不大于冲击许用值的 0.9 倍；热功率超限时需加冷却回路

选型要点

按输出扭矩 M2 与速比选择机座号，并以 fs·T2 小于连续额定扭矩进行校验
按系统压力区间匹配摆线 / 齿轮 / 柱塞液压马达，并核对马达接口（OMP / OMR / OMS / OMT / OMV 等）
按空间与布置选择 T 直线型或 R 直角型，明确传动级数（1~4 级）
按寿命等级（间歇至连续运转）核对 n2·h 指标与轴承寿命
带制动工况需核算制动力矩与冲击许用值；连续高热负荷工况加冷却回路

典型应用场景

矿山与建筑工程机械、起重运输机械
重型冶金设备、石油煤矿机械
船舶甲板机械
注塑机螺杆驱动
提升绞盘、滚筒驱动、回转机构
履带 / 轮子行走驱动

General-Purpose Gear Reducers & Motorized Pulleys

通用齿轮减速机与电动滚筒

本类产品涵盖软齿面与硬齿面圆柱齿轮减速机、圆锥圆柱齿轮减速机及蜗杆减速机，规格齐全，可满足从轻载到重载的各类传动需求。硬齿面系列经渗碳淬火磨齿处理，承载能力高、寿命长，适用于矿山、冶金、建材等重载工况。配套电动滚筒将电机与减速机构集成于筒体内，结构紧凑、密封性好，是皮带输送机理想的驱动装置；另有挤出机专用减速机可承受螺杆轴向推力，服务橡塑行业。

系列清单

JZQ（ZQH 圆弧齿圆柱齿轮）：JZQ250~1000，速比 48.57~8.23（Ⅰ~Ⅸ 装配型式）
ZQD 大传动比：ZQD350+100~1000+250，速比 317.28~65.54
ZD / ZDH / ZDSH（ZD10~80，中心距 100~800 mm，速比 2~6.3）
ZL / ZLH / ZLSH（ZL25~130，中心距 250~1300 mm，总速比 7.1~45）
ZS / ZSH / ZSSH（ZS50~165，中心距 500~1650 mm，总速比 50~280）
ZSC 350~750 / ZSC(A) 320~800，速比 9.58~166.86
硬齿面圆柱齿轮：ZDY80~560（i=1.25~6.3）、ZLY112~710（i=6.3~20）、ZSY160~710（i=22.4~100），输入功率最大约 6666 kW
圆锥圆柱硬齿面：DBY160~560、DCY160~800，i=8~50，承载功率最大约 2850 kW
塑料挤出机专用：ZLYJ112~630、ZSYJ450~630；SJF190/500；SJZQ350/400；XF250~600B
圆柱蜗杆 WXJ / WSJ（阿基米德蜗杆、可自锁，中心距 60~180 mm）
电动滚筒：TDY75(YD) 油冷式、YZ / YZW / YZWⅡ / DY1 / JYD
YTC 齿轮减速三相异步电动机

关键参数范围

软齿面系列	中心距覆盖 100~1650 mm，速比覆盖 2~317
硬齿面系列	速比覆盖 1.25~100，传递功率大、体积小（ZDY / ZLY / ZSY、DBY / DCY 等）
挤出机专用	ZLYJ / ZSYJ 齿面硬度 HRC54~62，输入 ≤1500 r/min，许用扭矩最大 103694 N·m，带推力轴承承受轴向力 35~770；工作环境 0~35 ℃
圆柱蜗杆 WXJ / WSJ	中心距 60~180 mm，输入 ≤1500 r/min，环境 -40~+40 ℃，阿基米德蜗杆可自锁
TDY75(YD) 油冷式电动滚筒	筒径 320 / 400 / 500 / 630 mm，功率 1.5~15 kW，带宽 500~1200 mm，带速 0.8~4.0 m/s

选型要点

按额定功率、速比与装配型式选择 JZQ / ZD / ZL / ZS 等软齿面系列，大速比优先 ZQD 或双级 / 三级组合
重载、连续工况优先 ZDY / ZLY / ZSY 硬齿面或 DBY / DCY 圆锥圆柱硬齿面
塑料挤出机工况按螺杆轴向推力与许用扭矩选 ZLYJ / ZSYJ，并核对齿面硬度与推力轴承
带式输送机驱动按带宽、带速、功率选择 TDY75(YD) 等油冷式电动滚筒
需要自锁或反转载荷的场合可选 WXJ / WSJ 圆柱蜗杆，并校核输入转速与环境温度

典型应用场景

矿山、冶金、水泥
建筑、起重运输
皮带输送机散装物料输送
塑料挤出与橡塑机械

Modular Hardened Gear / Planetary / Cycloidal Drives

模块化减速机系列

本手册涵盖模块化硬齿面齿轮减速机、行星齿轮减速器、摆线针轮减速机等多个系列，规格齐全、传动比分级精细，可实现机电一体化选型。硬齿面系列采用渗碳淬火磨齿工艺，承载能力高、寿命长；行星系列体积小、传动效率高；摆线系列减速比大、过载能力强。各系列提供底脚式、法兰式、空心轴、扭力臂等多种安装结构，并可组合成两级、三级传动，配套立式搅拌支架与搅拌器，满足输送、搅拌、起重等各类工况需求。

系列清单

R 系列斜齿轮硬齿面减速机：R / RX / RF / RXF，机座号 17~167，可组合两级（R…R…，如 37R17~167R107）
S 系列斜齿轮-蜗轮蜗杆减速机：S / SA / SF / SAF / AS / FS / AFS / AZ / AT，机座号 37~97，可组合（S…R…）
K 系列斜齿轮-螺旋锥齿轮减速机：K / KA / KF / KAF / AB / AT / AS / AFS，机座号 37~187，可组合（K…R…）
F 系列平行轴斜齿轮减速机：F / FA / FF / FAF，机座号 37~157，可组合（F…R…）
NGW 系列行星齿轮减速器：NGW11~NGW121（单级），传动功率 <1 kW 至 1300 kW
NGW-S 型行星齿轮减速器：两级 NGW-S42~S122，公称速比 11.2~31.5；三级另表
NGW-L 型立式行星齿轮减速机：NGW-L11~L71，单级速比 6.3~12.5
ZDY / ZLY / ZSY 硬齿面圆柱齿轮减速机：单级 80~560、两级 112~710、三级 160~710（按 JB/T8853-2001）
DBY / DCY 圆锥、圆柱齿轮减速机：DBY 两级、DCY 三级，第一级为格里森螺旋锥齿轮（按 JB/T9002-1999）
行星摆线针轮减速机：机座号 B09~B9，单级速比 9~87，双级速比 121~7569，可多级组合
ZLD 螺旋锥齿轮立式减速机：ZLD-3~ZLD-10，电机功率 2.2~37 kW，输出转速 50~500 r/min
减速机配套支架：TB 型 TB1~TB7（建议配用反应罐容积 50~10000 L）、DJ / LDJ 型、SJ / LSJ 型
搅拌器：GZPJ-3600 / 4500 / 9000（桨叶直径 φ3600~φ9000 mm，主轴转速 8~12 r/min，浆池直径 4000~10000 mm，有效容积 30~320 m³，电机 5.5~15 kW），约 30 类 140 余种，可按 HB5、SB90、H/T2123-91 标准制造

关键参数范围

R 系列	许用扭矩最大 18000 N·m，组合型速比最大约 8443
S 系列	许用扭矩至 4000 N·m，组合型速比最大约 8608
K 系列	许用扭矩最大 50000 N·m，组合型速比最大约 32625，配用电机至 45 kW
F 系列	许用扭矩最大 18000 N·m，组合型速比最大约 31434
模块化四系列	电机功率自 0.18 kW 起配，安装形式 M1~M6，接线盒位置 0° / 90° / 180° / 270°
ZDY 硬齿面	单级公称速比 1.25~5.6，公称输入功率最大约 5169 kW；齿面硬度 HRC58~62，效率单级 >96.5%、两级 >93%、三级 >90%
NGW 行星	单级许用输出扭矩最大约 40000 N·m，效率单级 0.97~0.98、两级 0.94~0.96、三级 0.91~0.94
摆线针轮	许用输入功率 0.12~75 kW，许用扭矩最大约 23000 N·m（负载系数 K=1.00）
通用使用条件	高速轴转速 ≤1500 r/min，齿轮圆周速度 ≤20 m/s（摆线 / NGW 另有限值），环境温度 -40~+45 ℃

选型要点

按安装方式（底脚 / 法兰 / 空心轴 / 扭力臂）与轴布置选择 R / S / K / F 系列及 M1~M6 安装形式
按速比、许用扭矩与电机功率选型，需要大速比时采用两级 / 三级组合（如 R…R…、K…R…）
重载、连续工况优先硬齿面（ZDY / ZLY / ZSY、DBY / DCY）与 NGW 行星，并校核热功率与轴承寿命
需要极大速比或抗过载时选用行星摆线针轮减速机；搅拌工况配套 TB / DJ / SJ 支架与 GZPJ 搅拌器
控制高速轴转速 ≤1500 r/min、齿轮圆周速度 ≤20 m/s，并确认环境温度在 -40~+45 ℃ 范围

典型应用场景

冶金、矿山、起重运输
水泥、化工、纺织印染、制药、建材
带式输送机
搅拌与反应装置
环保设施

APPLICATIONS

典型应用

根据实际工况选型，欢迎提供图纸或样品，我们为您匹配最优传动方案。

矿山 / 冶金

化工 / 水泥

环保 / 水处理

工程机械

起重运输

橡塑机械

需要该类产品的报价或技术支持？

我们可按图纸、样件或工况需求提供选型与定制服务，欢迎电话或留言联系。

在线留言 0311-88806966
